夾具的分類很廣，如果按照常見標準算的話主要有液壓卡盤、手動卡盤、氣動卡盤、套筒卡盤（套筒夾頭）等類型。有一些客戶經常問小編那種46機使用的套筒夾頭安裝步驟是什么樣的?？赡苡幸恍┛蛻舨粫?huì)算它的安裝直徑，導致不知道怎么下手，不過沒關系，在這里小編給大家羅列一下，希望能幫到有需要的朋友。

一、測量拉桿行程

車床筒夾夾頭如何正確的安裝，首先我們要先測量出拉桿的行程距離，然后根據測量出的數值進行求值。具體的方法可以根據下面步驟操作。

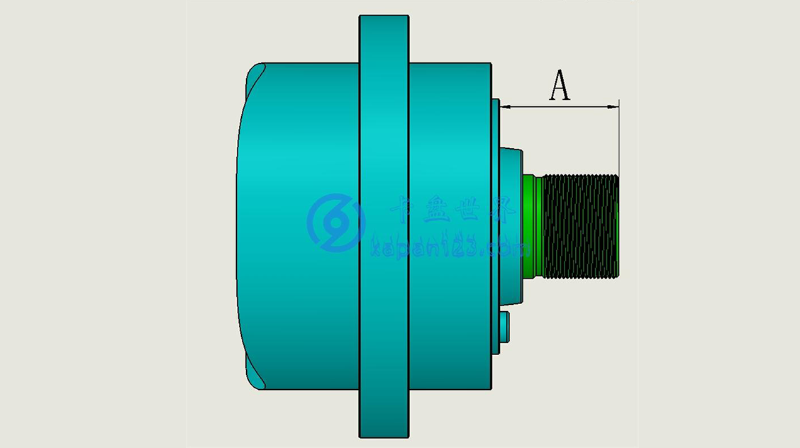

①測量出拉桿長端距離A（如下圖所示）：

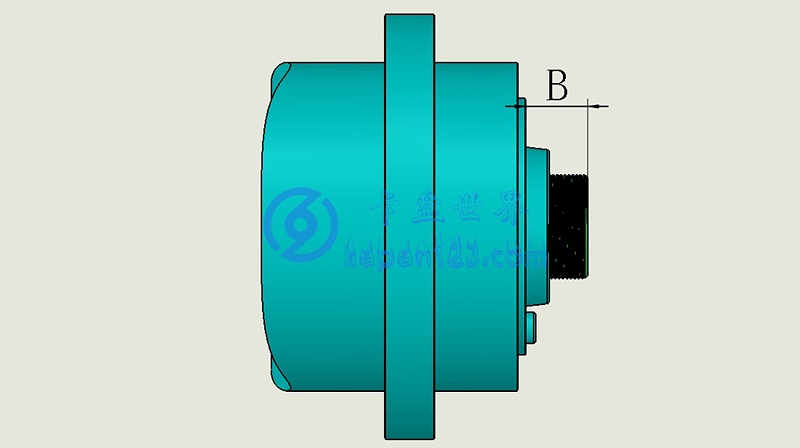

②測量出拉桿短端距離B（如下圖所示）：

③然后計算出拉桿行程C=A-B。例：A距離為40mm，B距離為25mm。因此得出拉桿行程為40-25=15mm。

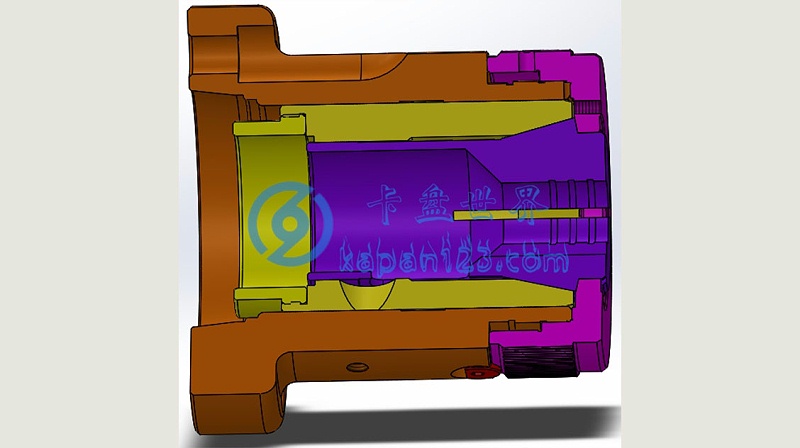

二、筒夾夾頭本體安裝（下圖所示）

①清潔筒夾表面及套筒軸頭安裝面，保證沒有異物以及毛刺等干擾。

②將筒夾裝入套筒軸頭內并鎖上前蓋。

③將前蓋鎖止螺絲旋轉到鎖定位置。

三、驅動拉桿往遠離主軸端面方向到極限。（下圖所示）

拉桿伸出離主軸最遠的極限距離，也就是安裝時先把這個距離調整好。

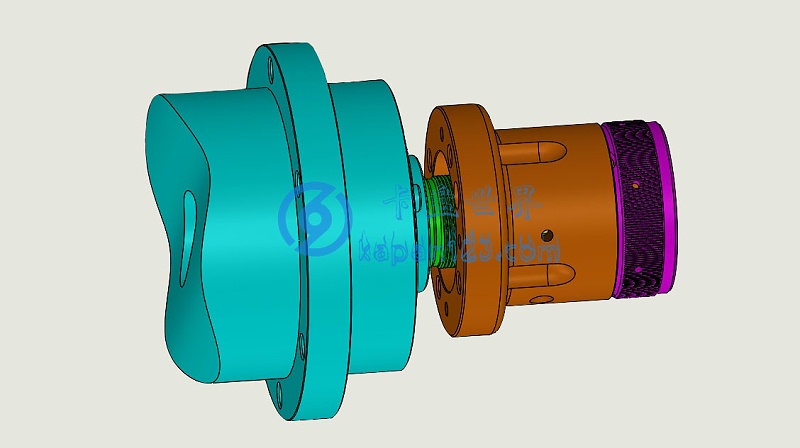

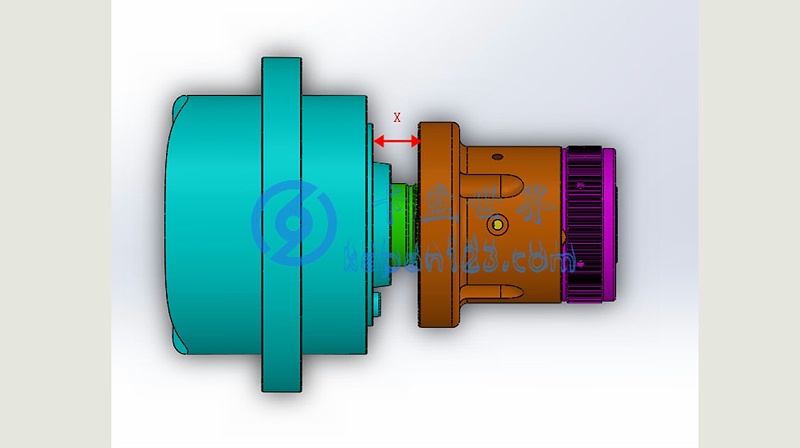

四、套筒夾頭組與拉桿的連接安裝（下圖所示）：

安裝前雙手要抱住整組套筒夾頭將其旋轉入拉桿中，并往主軸方向給套筒夾頭外殼施加一個推力，當夾頭突出前蓋時，注意測量X的距離，當X的距離等于之前測量拉桿的行程距離時就達到了安裝的距離，即測量的數值與第一步的拉桿行程距離相等（X=C）。

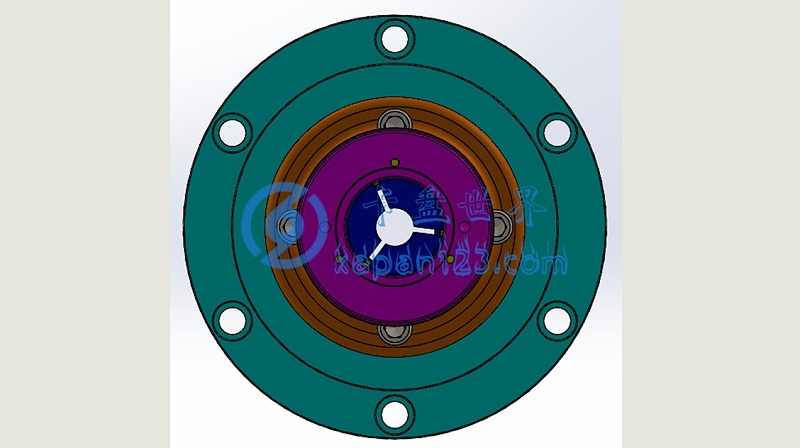

五、對齊安裝定位（下圖所示）：

安裝時以面對主軸順時針方向旋轉套筒夾頭，使主軸定位柱與套筒夾頭的定位孔對齊。

六、固定套筒夾頭（下圖所示）：

驅動拉桿往主軸方向移動，使主軸安裝端面與套筒夾頭安裝端面貼合，鎖緊固定螺絲完成安裝。

以上就是小編整理的套筒夾頭（軸頭）安裝方法，不懂的朋友可以參考上面的六個步驟進行操作。當然啦，具體的情況也得根據自己設備進行調整，但大體上安裝的步驟都是差不多。
