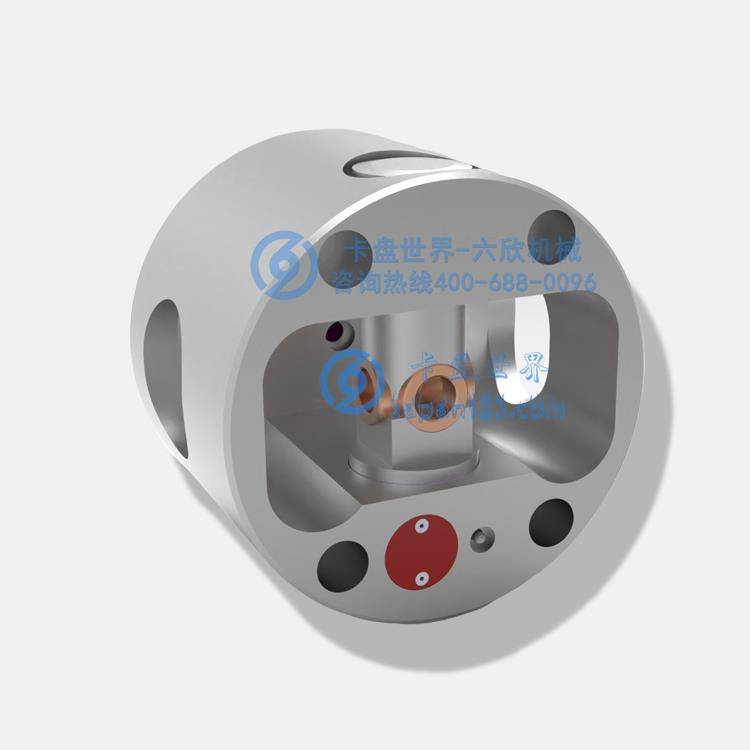

分度卡盤包括一個卡盤體，一個壓緊活塞，一個90°分度活塞，一個45°分度活塞，一個軸向軸承，一個滾針軸承以及一個上下顎。分度卡盤的工作原理是通過上顎和壓緊活塞由推力軸承和滾針軸承支撐，并通過臺階螺釘連接。夾緊卡盤時，由于階梯式螺釘和上顎之間存在間隙，因此壓緊活塞中的上顎可以與分度板一起旋轉。

松開卡盤后，隨著壓緊活塞的上升，階梯螺釘驅動上顎并松開工件。分度盤和夾緊體也由止推軸承和滾針軸承支撐，下鉗口用螺釘固定在分度盤上。當卡盤分度時，90°分度活塞和45°分度活塞推動分度板旋轉以完成工件分度。

卡盤體內的組合式液壓油缸可夾緊鉗口，分度，鎖定以及定位和松開。 分度卡盤是如何工作的，分度并鎖定工件，分度活塞缸和定位活塞缸位于組合缸中，加壓油通過分油器進入缸體。 卡盤的上下兩端各裝有一個用于夾緊工件的爪，其中一個爪連接到分度塊，分度塊和爪的角度由分度活塞移動，定位活塞鎖定和定位，以及角度-和互鎖動作互鎖，即完成工件的自動分度，旋轉角度和互鎖定位。 另一個爪連接到夾緊活塞，并且通過活塞的返回運動將工件夾緊并釋放。
