六欣卡盤世界實力承接廣東某科技公司薄壁偏心工件夾具方案

2021年8月份，廣東某科技公司負責人通過客戶介紹了解到六欣卡盤世界是一家專注卡盤銷售、代理以及夾具設計研發為一體的公司，客戶需要定制一套即能防止工件發生形變又能達到高精度要求的夾具，六欣經過多次與客戶溝通為客戶設計了一款精密液脹夾具解決方案。

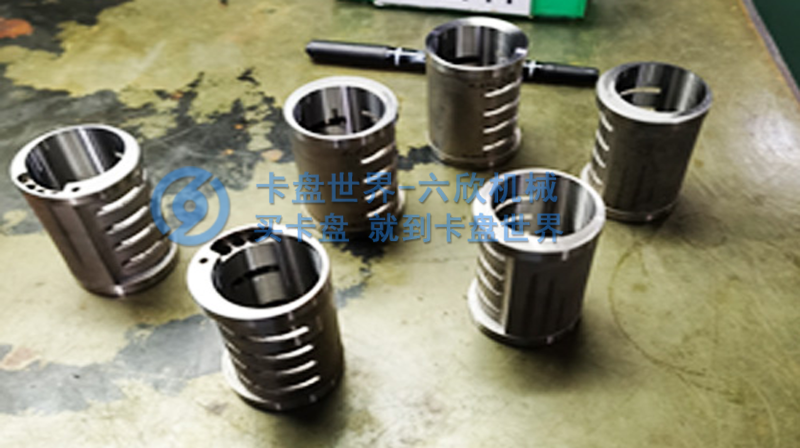

廣東某科技公司是一家機械加工類型的公司，目前公司接了一批薄壁偏心工件加工訂單，現階段沒有找到好的的夾持方案進行生產，該公司負責人在客戶的介紹下找到了六欣機械，并希望六欣卡盤世界能承接并設計一套適合的夾持方案。工件圖如下：

該工件應用于打磨機(小蜜蜂)內置氣缸體，屬于薄壁偏心工件，需要經過三道工序才能加工出一個完整的工件：第一道工序，先粗加工內孔;第二道工序，精加工外圓;第三道工序，精加工內圓。而一般的卡盤夾具不具備夾持這種薄壁工件。

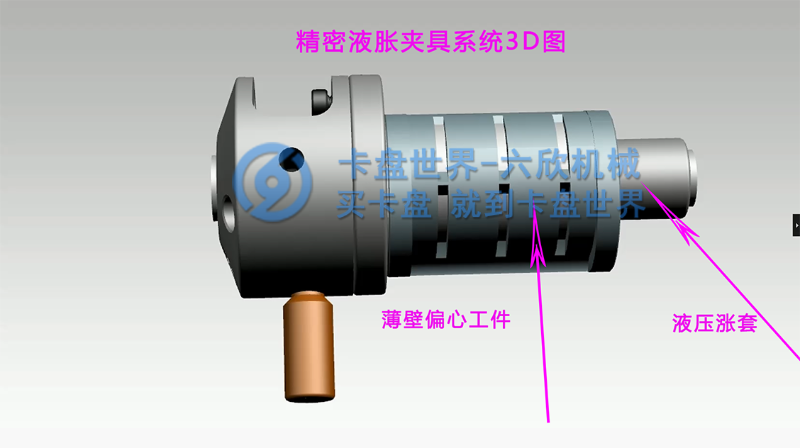

六欣在夾具這個行業沉淀了十幾年，擁有設計團隊，類似客戶這種薄壁偏心工件夾持方案也承接過很多，在業內口碑也不錯，解決客戶的各種夾持問題正是六欣的核心實力。在跟客戶經過多次溝通后，六欣設計了一套精密液脹夾具方案：(如圖所示)

液脹夾具特點：

①0.003mm的重復綜合裝夾精度;

②薄壁零件避免裝夾變形;

③廣泛的應用場景(車、銑、磨、滾齒、檢具等);

④簡單，快捷的裝夾操作;

⑤有效吸收切削中工件微振動，提高工件寸法精度;

⑥與工件接觸，提供穩固有力的切削抵抗力;

⑦無論是同軸、偏心，旋轉，靜止總能適應;

⑧根據工況定制，所以能照顧每一個細節要求。

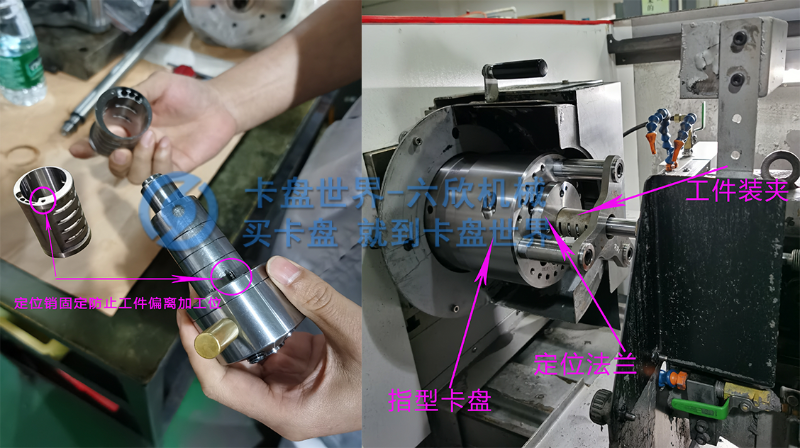

從圖中不難看出工件壁件呈現一邊厚一邊薄，夾具設計定位銷穩固工件防止加工過程中偏心問題，保證工件加工精度。根據這種情況，我們的液脹夾具配合指型卡盤以及定位法蘭一起使用，以達到夾持加工的效果;

以上是六欣機械給客戶設計的夾持方案，并按期完整的交付到客戶手里，具客戶反饋使用效果特別好，大大提高生產效益和產品質量。
