內齒圈工件之三爪卡盤夾持方案，該夾持方案是在標準的8寸三爪卡盤基礎上設計成型的，根據工件的形狀大小設計成圓環類夾持子母爪，再輔于三個定位塊。

方案設計圖如下所示：

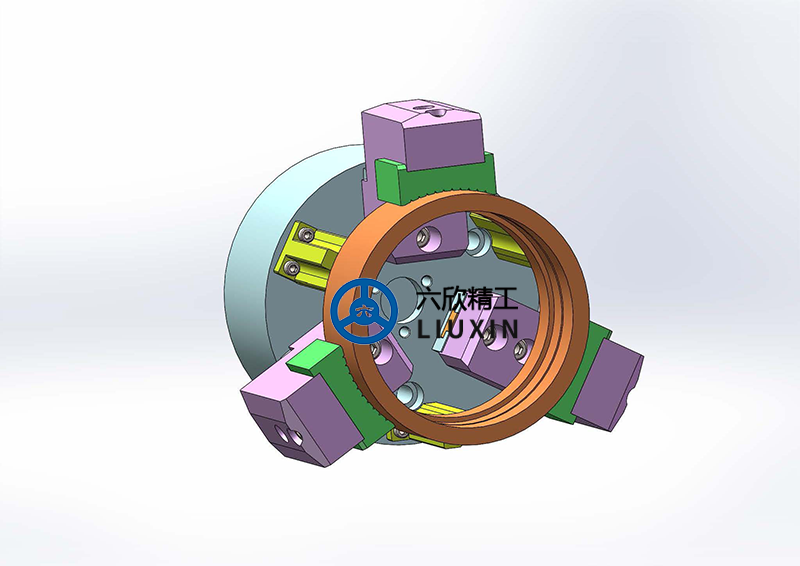

1.圖一是該方案成型后三爪卡盤夾持工件示意圖。

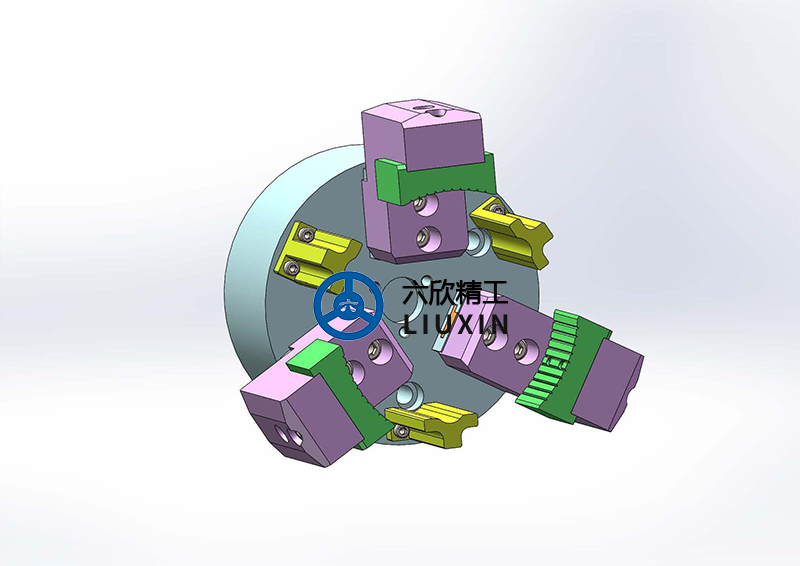

2.圖二是三爪卡盤的卡爪設計成子母爪（底爪+頂爪），再配上三塊定位塊。

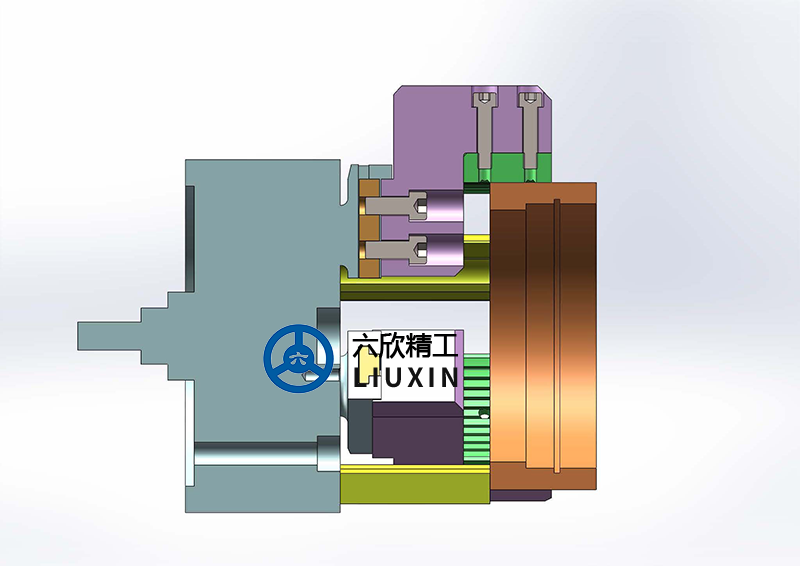

3.圖三是該方案的截面圖。

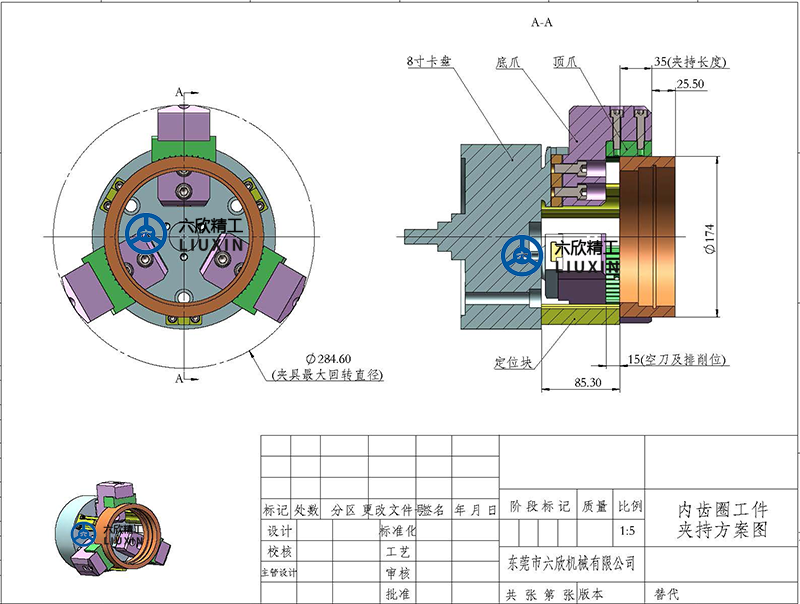

4.圖四是該內齒圈工件方案的示意圖。
