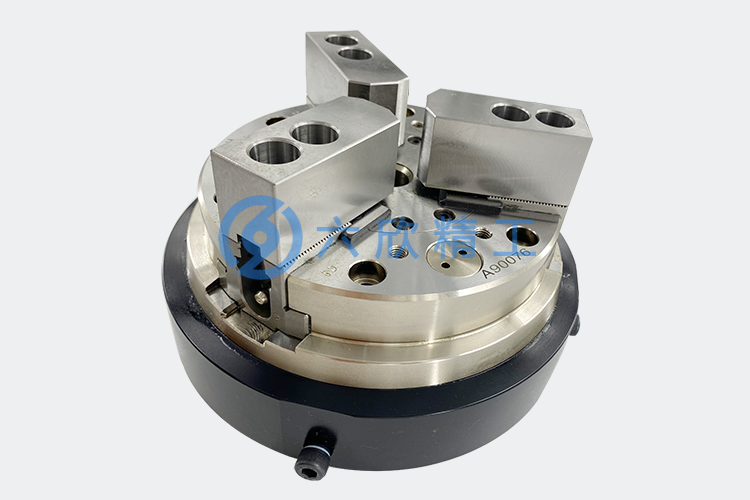

氣動夾頭安裝明細如下：

（1）取下連接套，擰上螺絲，聯接在主軸尾端，用內徑百分表校準連接套的內孔與端面跳動保持在0.05mm之內，卡緊螺絲。

（2）取下夾頭，用刷子弄干凈，用卡尺測量數控車床法蘭規格與夾頭的連接尺寸是不是符合，如未符合，請結合氣動夾頭卡盤規格對法蘭開展深度加工。

（3）取下螺旋式氣管，套好包箍，把氣管安裝于卡盤的換氣接嘴上，隨后用老虎鉗把包箍夾持，安裝中不可毀壞氣管。

（4）將氣管用膠布按段捆扎好，確保流暢，之后在氣管尾端搞好1號、2號標識，再換鐵絲綁住氣管越過數控車床主軸，使氣管流暢根據主軸內，而且托穩卡盤同歩往后挪動輕扣在法蘭上。

（5）取下螺釘，在法蘭盤上固定好卡盤，精確測量外圓柱度≤0.05。

（6）繃緊氣管，裁掉尾端不必要?dú)夤?，預埋在主軸外界長短約50-100mm上下，并且能當然彈回去主軸內，隨后試吹1號、2號氣管觀查卡盤姿勢是不是流暢。

（7）套好包箍，各自將1號、2號氣管與氣壓回轉器里的1號、2號氣嘴連接，隨后夾持包箍。

（8）將氣壓回轉器與連接套處螺牙連接轉動，隨后試吹1號、2號出氣孔，觀查卡盤姿勢是不是流暢，以避免氣壓回轉器處氣管歪曲。

（9）固定住氣壓回轉器下部的“防轉螺絲”防止隨主軸一起轉動。

（10）先將電路板和電源開關固定不動在房床邊，接近氣壓回轉器處，再一一對應聯接好氣管，引進開關電源220V或24V。

（11）將油氣分離器上儲油罐器加滿油，換氣調整好壓力出剩余油，數控車床通電，操作開關，卡盤姿勢流暢就可以。
