回轉油缸從結構上來說可分為兩種結構：

一類是銅孔設計方案，即回轉油缸的中間中空的，換句話說而言油缸中間能夠通過商品工件，此油缸可以搭配中空型液壓卡盤拼裝運用，可產生很長棒料，可以配備自動送料機進行自動式生產工作，實現自動化生產制造，一般僅需一位實際操作老師傅就可以與此同時操縱幾臺數控車床，巨大降低了用工成本，進而提高工作效率。

如圖所示：

另一類是不銅孔設計方案，即回轉油缸中間中實的，油缸正中間不可以通過棒料，中心位置必須組合一根支撐桿推動，一般與中實液壓卡盤配備運用，適用生產制造短商品工件。

數控車床回轉油缸是一個組裝周密的機床配件，他在比較小的地區里使用液壓機融合了十分強的扭距。盡管驅動力非常高，但是他們依然能精確簡單的控制，回轉油缸早就很好地應用到了旋轉運行而且要高扭矩的各行各業。

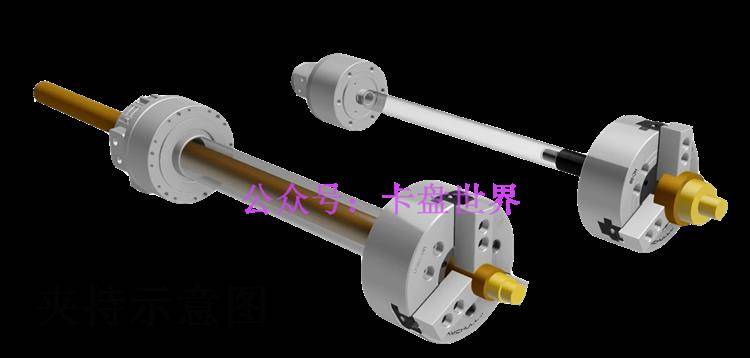

夾緊工件平面圖：
