卡盤的拆卸、組裝、清洗和維護，在日常的加工中是至關重要的，可能一些朋友不是很清楚，那么今天小編給大家講解車床手動卡盤是怎么樣拆裝與清理維護的，我們以沈陽CAK車床為例。
沈陽CAK系列數控車床一般使用液壓卡盤的很少，通常使用手動卡盤的會比較多，所以我們將使用CAK5085所配的手動卡盤為例，來講講它的拆裝與維護。
在我們通常的生產過程中，鐵屑、鐵粉等硬物質會附著在卡盤及其間隙上。如果不及時清洗，會磨損卡盤，影響精度和使用壽命。因此，我們應該定期拆卸爪子，并深入清潔爪子槽和爪子。當卡盤磨損嚴重時，應更換卡盤。讓我們?cè)敿?xì)介紹卡盤的拆卸和維護步驟：
一、手動卡盤拆卸卡爪：

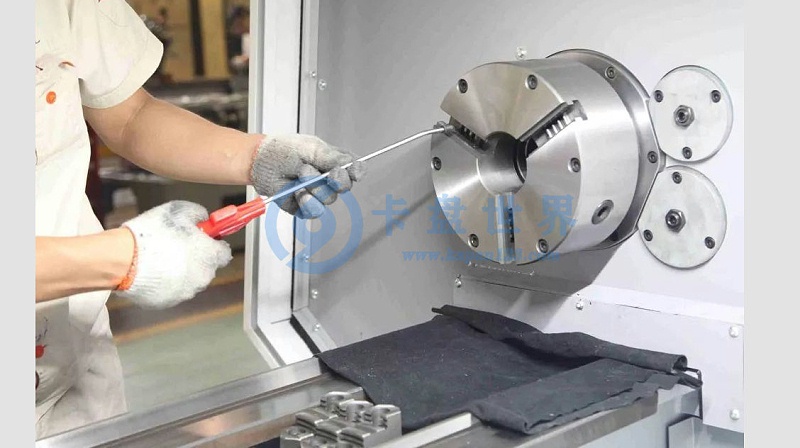

（1）在拆卸爪子之前，將橡膠或厚布放在盤子下面的導軌上，用盤子的特殊扳手插入爪子調整螺母，逆時針旋轉扳手，使爪子退出。

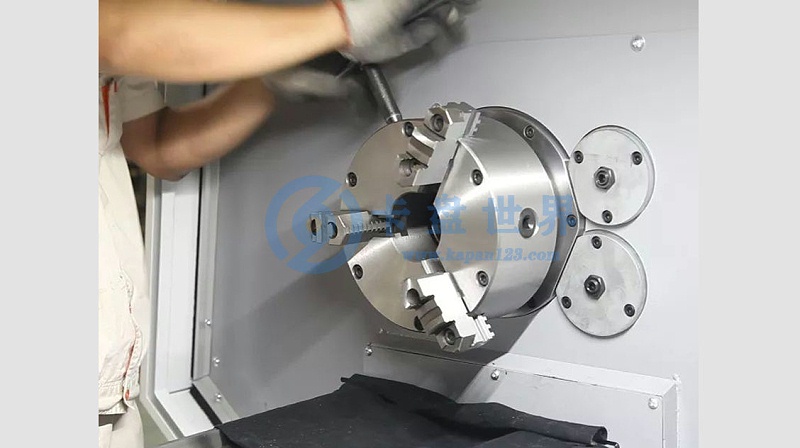

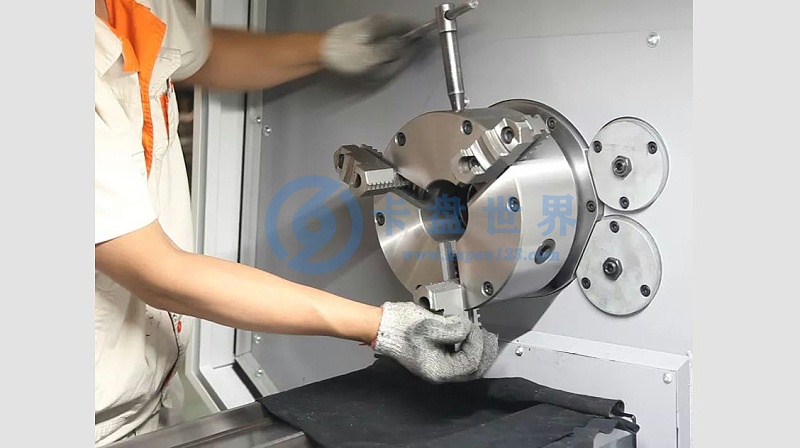

（2）當爪子即將退出時，為了避免掉落和撞擊導軌或爪子本身，應用程序?qū)⒆ψ又械囊粋€(gè)垂直向下旋轉扳手，同時用手抓住。請注意，爪子不是同時退出的，其余的爪子也是這樣取下的。
二、手動卡盤清洗和維護：
(1)卸下爪子后，可以用風槍清洗爪子槽，不留雜質。用柴油清洗爪子并晾干。
(2)在卡爪槽和卡爪上均勻涂抹潤滑油，然后將卡爪裝回卡盤。
(3)在正常使用過程中，還需要清理附著在卡盤上的鐵屑，多給卡爪槽注油。
三、手動卡盤卡爪安裝：

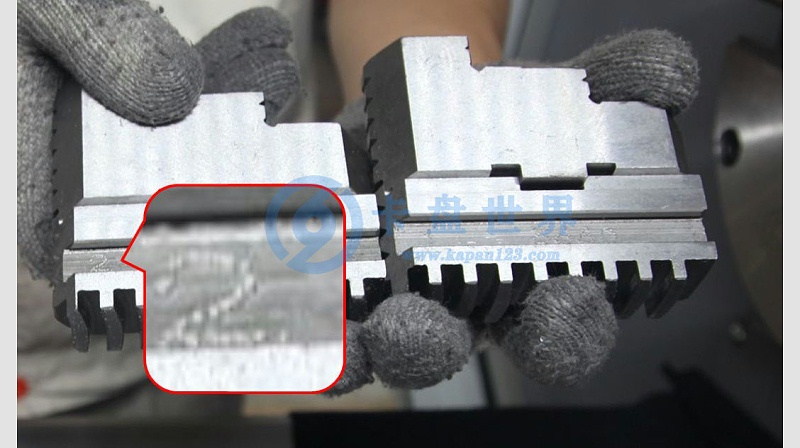

(1)先識別卡爪的序號，對應的卡爪槽內也有序號，千萬不要出錯。

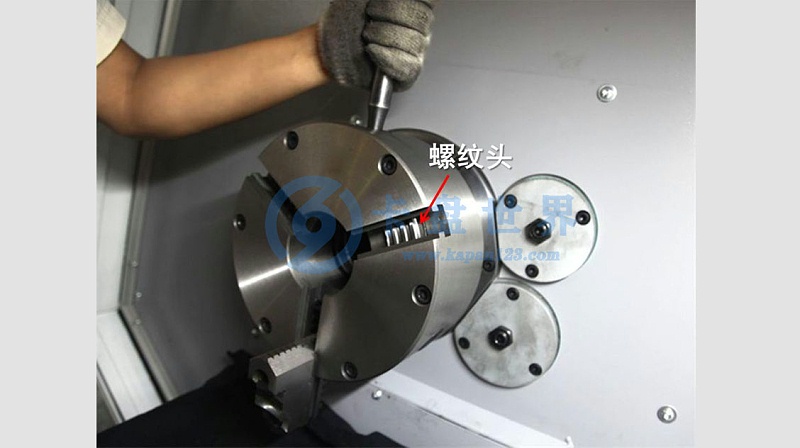

(2)用卡盤專用扳手順時針旋轉，觀察卡爪槽內的螺紋。當看到螺紋頭時，首先將螺紋頭返回螺紋頭，安裝相應的爪子，使螺紋頭繼續旋轉60°下一個卡爪槽，以此類推安裝其他卡爪。
(3)繼續旋轉調整螺母，將爪子移動到卡盤中心。
四、手動卡盤拆卸盤體：

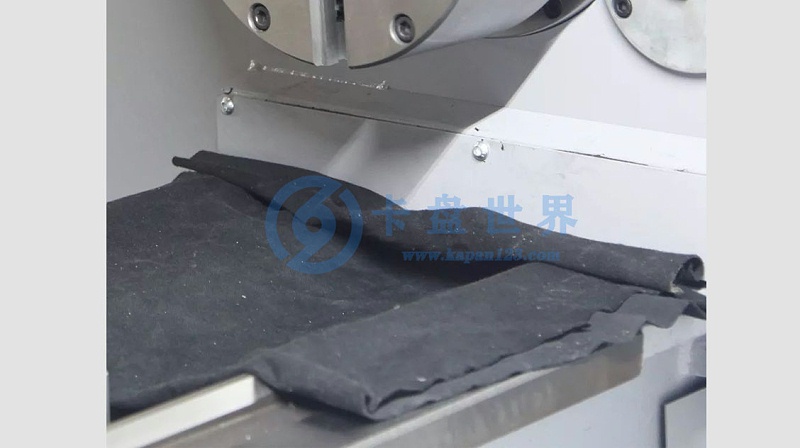

(1)拆卸盤體前，將膠皮或厚布?jí)|在卡盤下方的導軌上，以免在拆卸卡盤時損壞導軌。

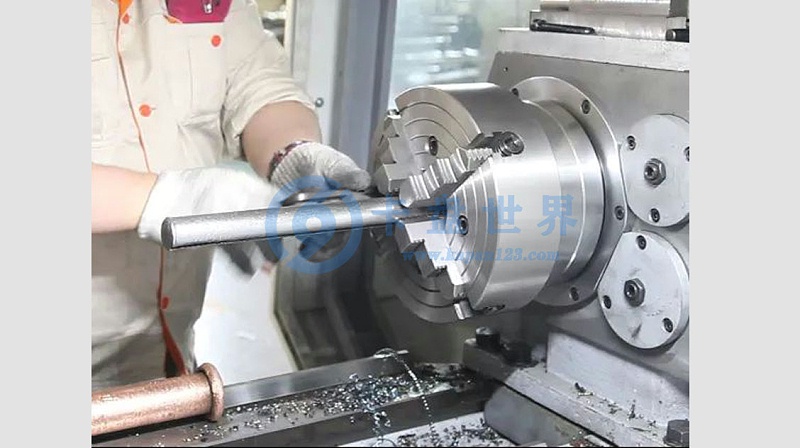

(2)由于手動卡盤沒有吊裝孔，需要用卡盤卡住長金屬棒作為支撐工具，鐵棒應深入主軸孔15cm左右。

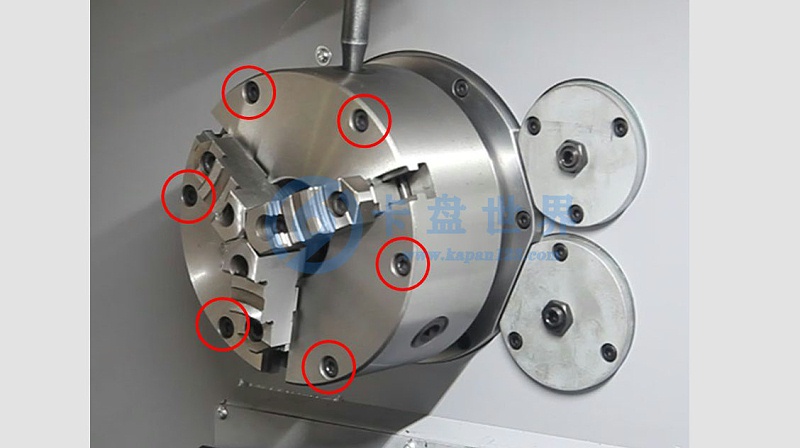

（此圖為四爪卡盤，固定螺母數量位置與三爪不同）
（3）用吊帶支撐金屬棒外端(注意防止卡盤掉落，不要用力)，擰下卡盤端面的六個固定螺母，將盤體與連接盤分離，慢慢取出金屬棒，用吊帶支撐另一端，取下卡盤。
五、手動卡盤盤體安裝：
(1)卡盤盤體安裝可根據上述拆卸方法進行反向操作。

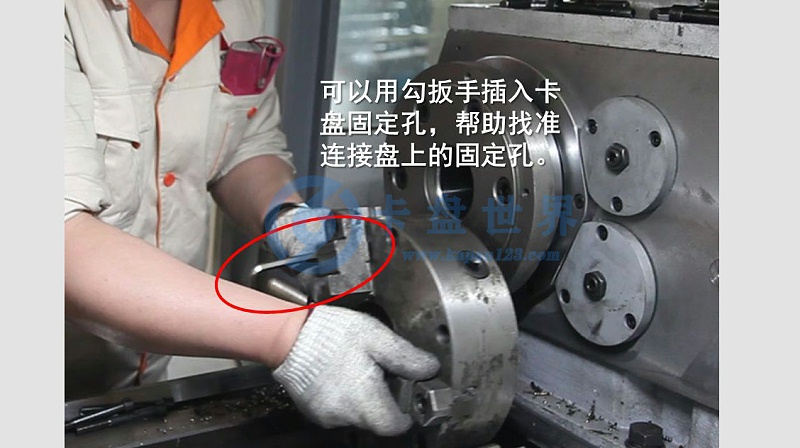

(2)卡盤也可以立在兩個導軌之間，對準連接板上的孔，先擰緊固定螺母(注意不要擰緊)。
(3)將固定螺母對面的爪子移動，抬起卡盤，使卡盤與連接盤匹配，擰上其他固定螺母。
以上就是小編給大家整理的車床手動卡盤怎樣拆裝與清理維護的方法，希望能幫到有需要的朋友。
