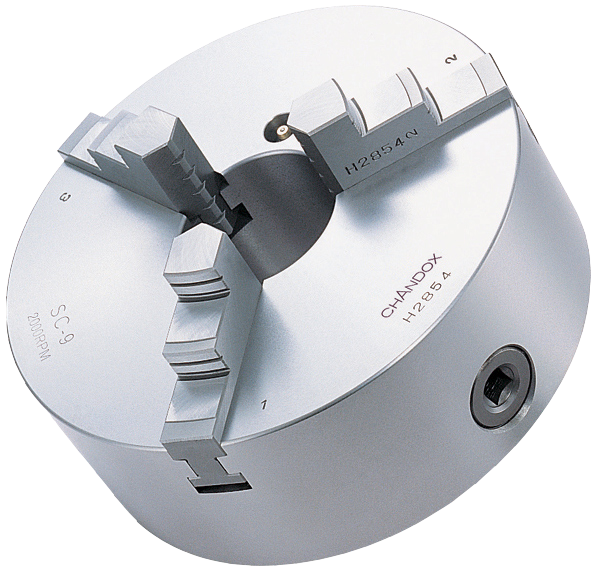

三爪卡盤是數控機床上用以夾緊物品工件產品的機械裝置應用分布范圍在三爪卡盤體上的活動軟爪的軸徑移動，把物品夾緊和精確定位的車床配件；三爪卡盤通常由三爪卡盤體、活動軟爪和軟爪傳動裝置3部位組成?？ūP體孔徑最少為65mm，最高可以達到1500mm，中間有埋孔，便于根據產品工件或圓棒；背面有圓柱型或短錐型構造，立即或經過法蘭片與車床主軸頂端相聯接。

卡盤一般組裝在車床、磨床和內外磨床上應用，也可與各種各樣測量范圍設備相互配合，用來數控車床和刨床上。

從夾盤爪數上還能夠分為：兩爪夾盤，三爪卡盤，四爪卡盤，六爪夾盤和特殊夾盤；從運用推動力上還能夠分為：手動夾盤，氣動夾盤，液壓夾盤，電動夾盤和自動化設備夾盤。從結構上能夠分成：空心卡盤和中實卡盤。

三爪卡盤結構組成如下：

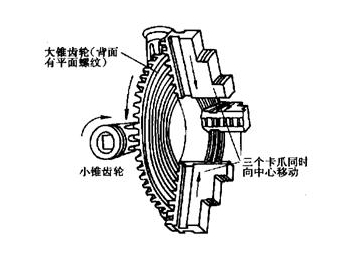

1、手動式三爪卡盤構造三爪卡盤由爪盤體、小齒輪軸、大齒輪軸(另一端是平面圖螺牙)和三個卡爪構成。3個卡盤爪上邊有與平面布局圖螺牙一樣螺牙與之互相配合，3個卡盤爪在爪盤體中的導向槽中呈一百二十劃分。爪盤體的錐孔與車床主軸軸承前面的外圓錐相互配合，起對中功效，根據鍵來傳送扭距,最終用螺帽將卡盤體卡緊在機床主軸上。當旋轉其中一個小傘齒時，即推動大螺旋傘齒輪旋轉，其上的平面圖螺牙又推動三個卡爪與此同時向管理中心或向外挪動，因此完成全自動定心。定心精密度不太高，約為0.05~0.15mm。

2、推動力三爪卡盤結構驅動力卡盤隸屬于自動式定心夾盤，配以不一樣的動力系統(汽缸、液壓油缸或電動機)，便可構成氣動式卡盤、液壓機卡盤或電動式卡盤。液壓缸或油缸裝到車床主軸后面，用穿在主軸軸承孔里的支撐桿或頂管，推拉門主軸軸承前面卡盤身體內的契形套，由契形套的徑向勝敗使3個卡爪與此同時軸向挪動，這類卡盤手疾眼快，卡爪挪動量小，適合在批量生產中應用。

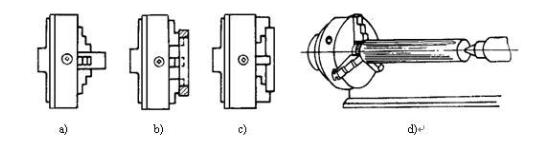

數控車床三爪卡盤又被稱之為數控車床三爪自定心卡盤，它配戴正爪和反爪各一幅，可分別運用。車床三爪卡盤的卡爪由兩部分構成，選用螺紋連接，可調節為正爪或反爪應用。與此同時，車床三爪卡盤能夠再給予軟卡爪的情況下，經配車或磨后獲得理想的夾緊精密度。

數控車床三爪自定心卡盤系短錐連接形式，可馬上與數控車床主軸連接。它與車床主軸的銜接有形式多樣，可各自同3、4、5、6、8、11、15號短錐主軸軸承頂端配套設施。車床三爪自定心卡盤選用平面圖螺牙構造，根據傳動齒輪、盤絲、使卡爪與此同時挪動，對產品完成全自動定心。短錐體卡盤可同時組裝到車床主軸上， 并具備懸伸短、剛度強、定心高精度，組裝便捷等特性，球墨鑄件卡盤，經深度加工而成，具備較高速旋轉，夾緊力比較大，等特性，鋼質卡盤具 有高速旋轉、高夾緊力、使用壽命長等優勢。

原文中介紹了三爪卡盤的構造，這是由爪盤體、小齒輪軸、大齒輪軸和三個卡爪構成的。與此同時，還認識了車床三爪卡盤，根據傳動齒輪、盤絲、使卡爪與此同時挪動，對產品完成全自動定心。大量三爪卡盤的專業知識和運用，還可以關注我們的網站發布，還能夠關注我們的公眾平臺。
