朝銓精密內撐夾具PTG系列

朝銓精密內撐夾具PTG系列

臺灣朝銓精密內撐夾具PTG系列是一款高精度內張夾頭，夾持精度0.015mm以內，采用雙斜度設計，能夠提供強大、均勻且穩定的夾持力；

產品優勢：

1、夾具精度高，其內徑套在拆卸再裝上后能維持0.015mm以內的精度；

2、內張?zhí)字睆叫谐蹋?.6mm，大公差件可以夾持；

應用場景：適合安裝于數控車床、研磨機、專用機等設備；

服務熱線： 400-892-2003
產品參數/ Product parameters

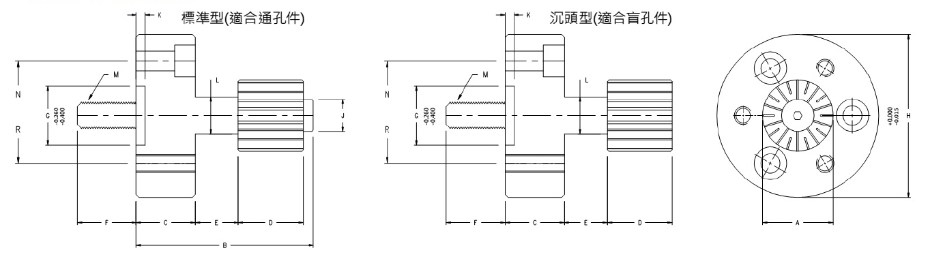

  • 標準型型號
  • 沉頭型型號
PTG內撐夾具外形尺寸表（單位：mm）
型號/尺寸 A(內張?zhí)讖? B C D E F G H J K L M(拉桿牙徑) N(安裝螺絲) R(定位螺孔) 拉桿拉力
3A1 12.5/16.0 60 20 22.0 14.6 20 40 75 11.0 6 12.6 M4 ?58-M8 ?28-M4 700
2C1 16.0/22.0 66 20 27.0 15.0 22 40 75 15.0 6 14.0 M8 ?58-M8 ?28-M4 1000
1C1 22.0/28.5 72 20 32.0 15.5 30 40 75 20.0 6 20.7 M8 ?58-M8 ?58-M6 1200
18C1 28.5/41.0 79 20 38.0 15.3 31 40 75 26.5 6 26.3 M10 ?58-M8 ?58-M6 1800
4C1 41.0/63.5 84 20 43.0 14.8 36 40 75 37.5 6 37.0 M12 ?58-M8 ?58-M6 2300
5C1 63.5/76.2 109 25 51.0 25.3 36 60 120 55.0 6 57.3 M20 ?94-M10 ?94-M8 2800
6C1 76.2/89.0 118 25 57.0 24.7 37 60 120 74.5 6 71.1 M20 ?94-M10 ?94-M8 3200
PTG內撐夾具外形尺寸表（單位：mm）
型號/尺寸 A(內張?zhí)讖? B C D E F G H J K L M(拉桿牙徑) N(安裝螺絲) R(定位螺孔) 拉桿拉力
3A2 16.5/22.0 20 26.0 14.6 20 40 75 11.0 6 12.6 M4 ?58-M8 ?28-M4 700
2C2 22.0/28.5 20 32.0 15.0 22 40 75 15.0 6 14.1 M8 ?58-M8 ?28-M4 1000
1C2 28.5/40.0 20 38.0 15.5 30 40 75 20.0 6 20.7 M8 ?58-M8 ?58-M6 1200
18C2 40.0/51.0 20 45.0 15.3 31 40 75 26.5 6 26.3 M10 ?58-M8 ?58-M6 1800
4C2 51.0/73.0 20 50.0 14.8 36 40 75 37.5 6 37.0 M12 ?58-M8 ?58-M6 2300
5C2 73.0/89.0 25 60.0 25.3 36 60 120 55.0 6 57.3 M20 ?94-M10 ?94-M8 2800
6C2 89.0/102.0 25 69.0 24.7 37 60 120 74.5 6 71.1 M20 ?94-M10 ?94-M8 3200

工藝圖展示

內撐夾具

產品特點/ Product characteristics
  • 夾持精度高

    夾持精度高

    高精度內張夾具，夾持精度0.0015mm以內

  • 夾持范圍大

    夾持范圍大

    內張?zhí)字睆叫谐蹋?.6mm，大公差件可以夾持；最小內徑12.5mm，最大內徑178.0mm；

  • 雙斜度設計

    雙斜度設計

    雙斜度內張，夾持力強大均勻且穩定；

  • 可非標定制

    可非標定制

    可以安裝軸向定位裝置（設計定制）；有標準型（通孔）與沉頭型（盲孔）兩型可選用；
