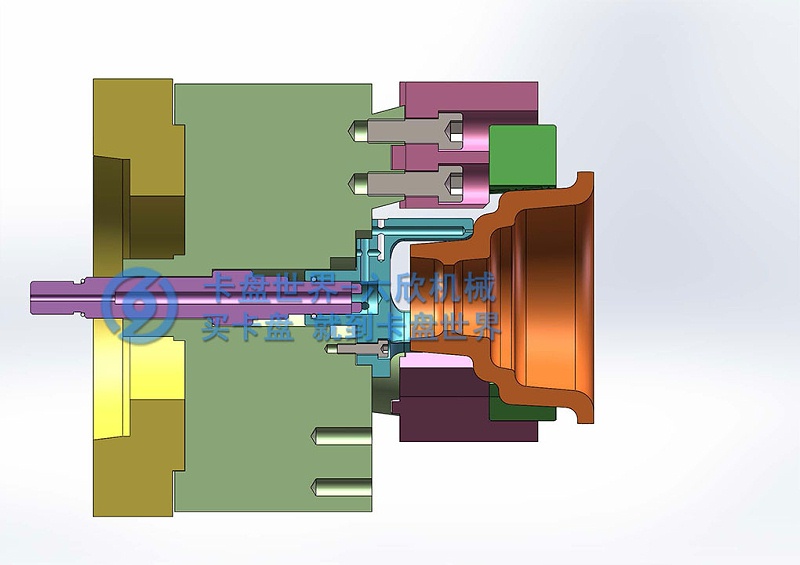

千島后拉卡盤從標準的卡盤到慢慢走進了非標夾具設計之列，在這過程中少不了設計師門辛勤耕耘，像一些鑄件或者鍛件總少不了它的身影。前段時間咱們承接的喇叭口毛坯工件就是采用的后拉卡盤夾持解決方案。此方案主要是對卡爪和定位做了深層次的解析，如圖所示：

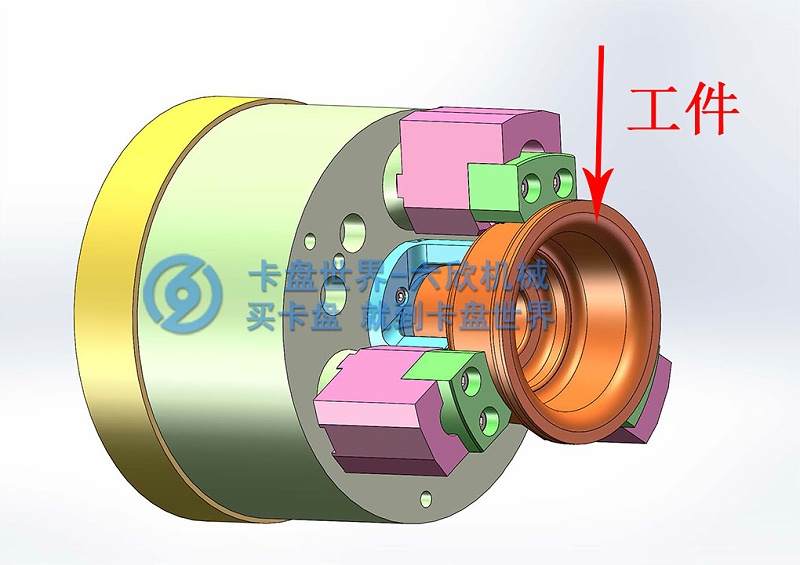

從圖中我們可以看到，工件形狀呈現喇叭口，也像一個漲了尾巴的碗。從加工切削的工藝上看，夾持位置剛好設在呈現錐度的外圓，由于工件尾部有凸出的部位，假如單單夾持該位置，卡盤在旋轉過程中有離心力作用，工件重心不穩容易導致偏簸現象。因此在工件部位應該設計一個穩定的定位塊，如圖所示。

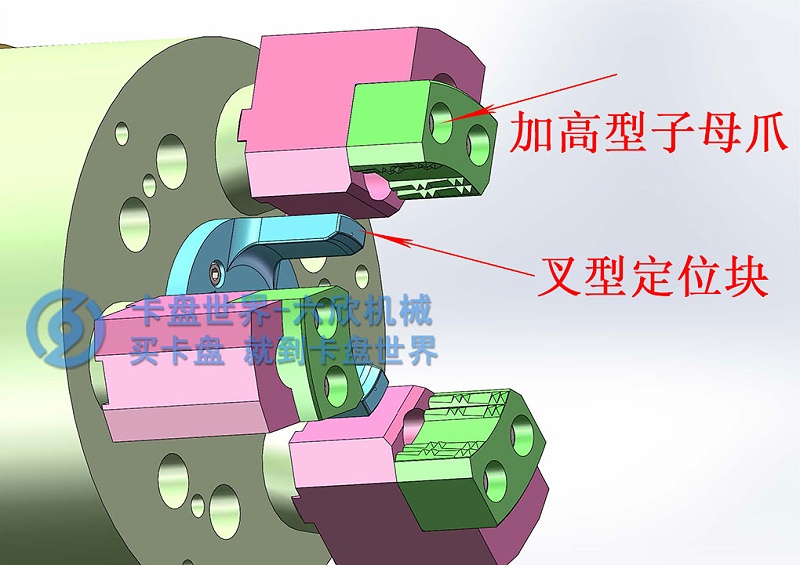

工件通過加高型子母爪和叉型定位的夾持剛好符合該工件的特性，以上就是后拉卡盤非標設計的其中一種夾持方案，目前市面上運用的也比較廣。此方案目前已經交付，因為之前也承接過相類似的方案，從初步了解到落地交付周期也比較短?？傊还苁菢藴实目ūP，還是非標的夾具，咱們都有做，六欣在卡盤夾具這一領域十幾年，服務過很多的客戶，上至世界500強企業，下至做機加工的小作坊，承接的夾持方案不計其數，假如您有夾持上的難題可以咨詢我們六欣，六欣的核心價值觀是：沒有解決不了的夾持問題。
