制造業的蓬勃發展，車床夾具也如雨后春筍般涌現，我們使用比較常見的有三爪卡盤和四爪卡盤，那么單爪卡盤大家是否有使用過呢？你還別說，我們還真真的承接過長行程單爪卡盤夾持解決方案。下面讓我們一起看看這套夾具長啥樣。

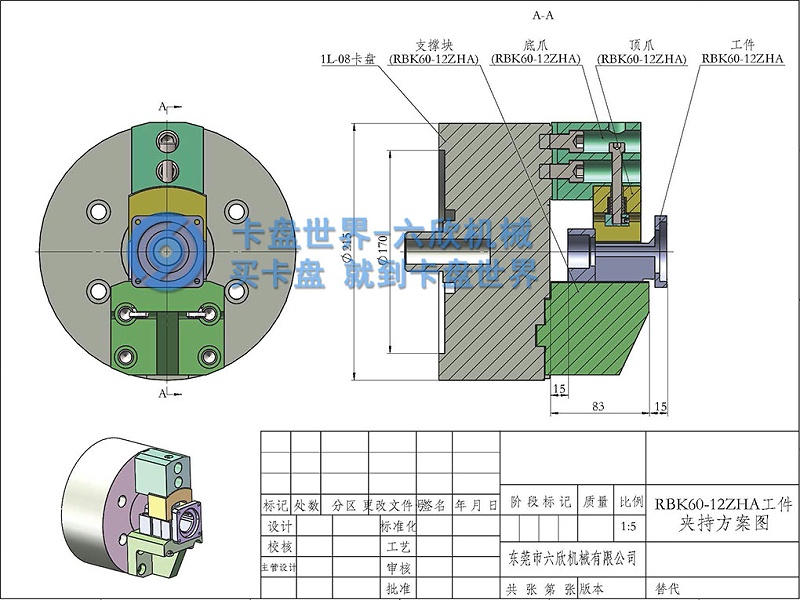

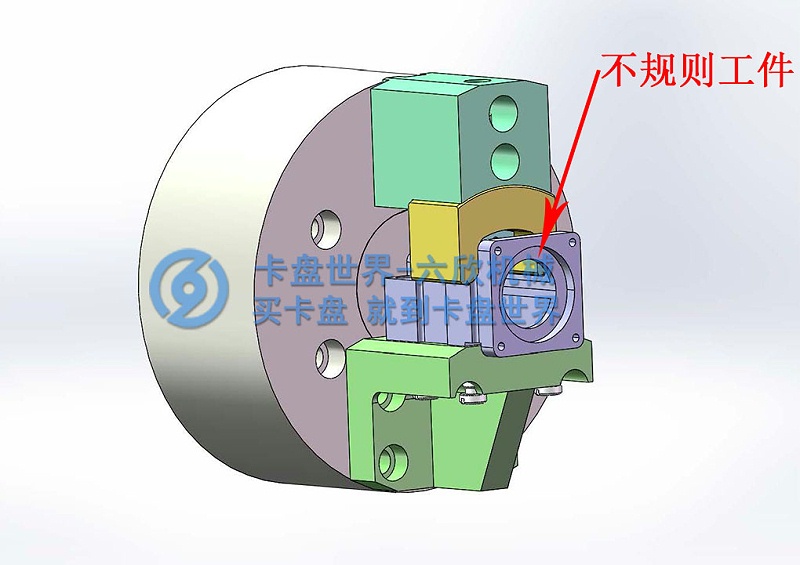

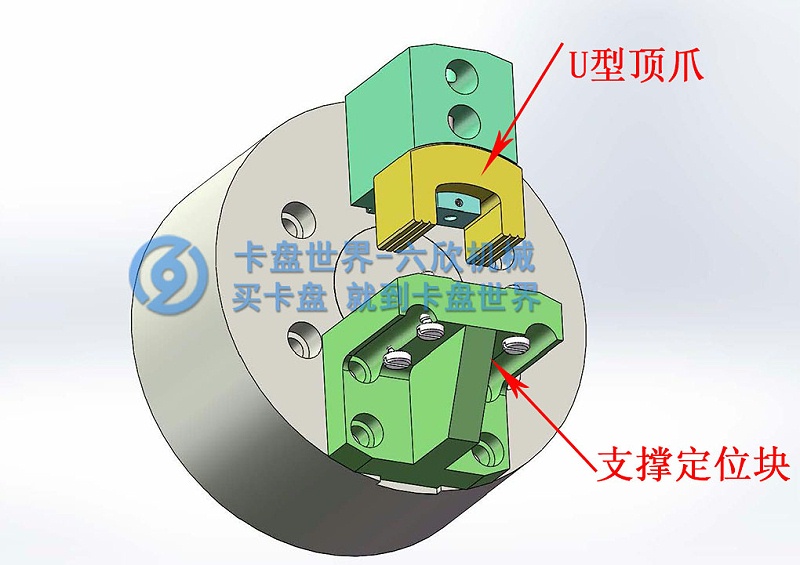

此方案設計的理念主要基于客戶加工件的不規則特性，從圖中我們可以看出工件切削面是四方形端面和內圓，工件整體呈現右寬左窄的不規則長方形狀，根據工件的特性設計了U型子母爪和支撐定位塊去夾持，以便達到夾持的穩定平衡。

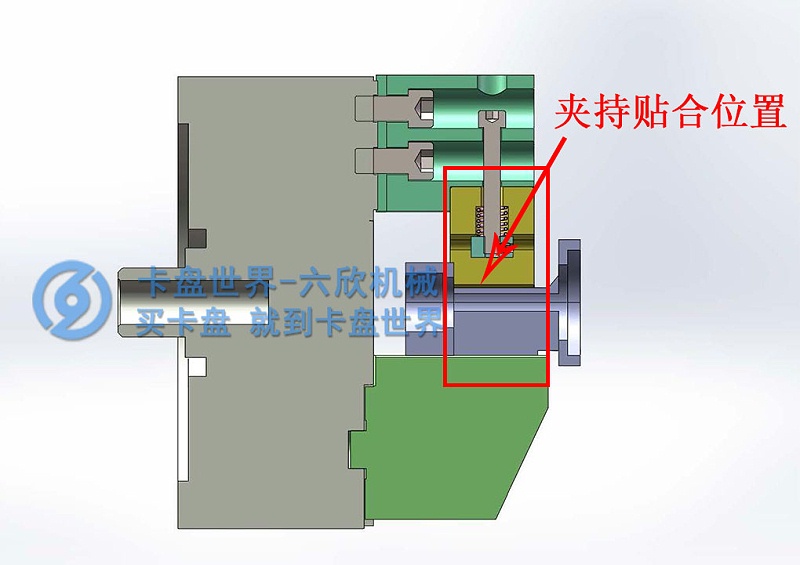

當卡盤夾緊工件時，從如圖中可以看出頂爪剛好貼緊工件凹槽部位，并與支撐定位塊相互配合達到夾持穩固的作用。此方案是在長行程單爪卡盤的基礎上在根據工件特點設計成型的。

以上是六欣給客戶設計的夾持方案，此方案目前已經交付，因?yàn)橹耙渤薪舆^(guò)相類似的方案，從初步了解到落地交付周期也比較短?？傊?，不管是標準的卡盤，還是非標的夾具，咱們都有做，六欣在卡盤夾具這一領域十幾年，服務過很多的客戶，上至世界500強企業，下至做機加工的小作坊，承接的夾持方案不計其數，假如您有夾持上的難題可以咨詢我們六欣，六欣的核心價值觀是：沒有解決不了的夾持問題。
