千島后拉式液壓卡盤修爪方法怎么修？也許你可能不太了解，不過沒關系，六欣機械小編在這里為大家詳細的解答一下，順便給大家科普一下千島后拉式液壓卡盤修爪注意事項，接下來跟著小編一起來看看吧。

1、首先檢查千島后拉式液壓卡盤柱塞的行程距離，方法如下：

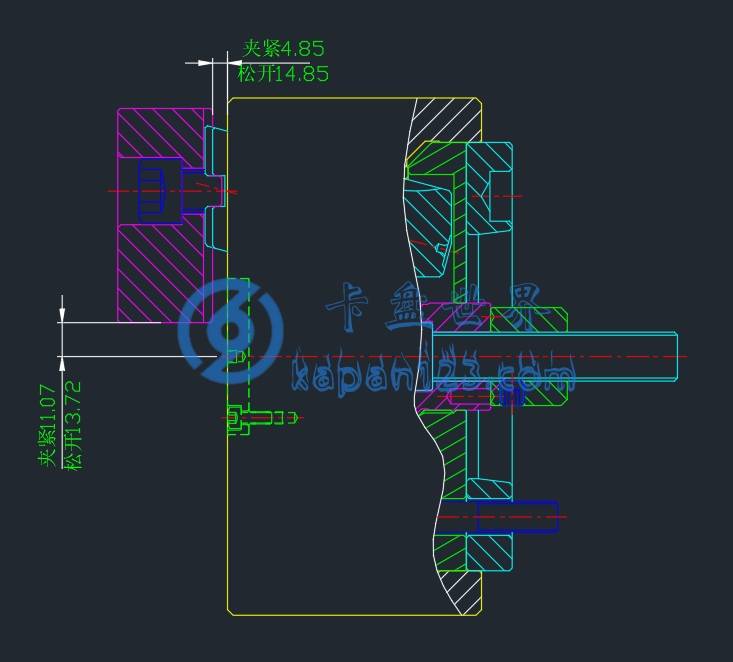

在卡盤空裝夾狀態下，CNC給出指令，卡盤裝夾狀態，測量卡爪一端面到中心的徑向距離，測量卡爪底面到中心的軸向距離，卡盤的參考平面。然后，當系統指令時，卡盤處于松動狀態，測量卡爪底面到中心的徑向距離，以及卡爪底面到卡爪基準面的軸向距離，夾頭被側量。如圖：

2、我們計算松開狀態和夾緊狀態之間的中間值，使卡盤在行程中間時夾緊和修整，以防止卡盤被夾緊而打滑。

3.計算爪形修邊桿（圖中中心塊）的半徑，使爪形處于夾緊狀態的中間；

例如：11.07和13.72的中間值為12.4計算方法（13.72-11.07）/ 2+11.07=12.395 三位數四舍五入到12.4。

4.卡爪修邊用圓棒高度的計算方法，高度等于卡盤松開時卡爪底面到卡盤基準面的距離。例如：釋放狀態的高度是14.85，那么14.8或者15的高度。

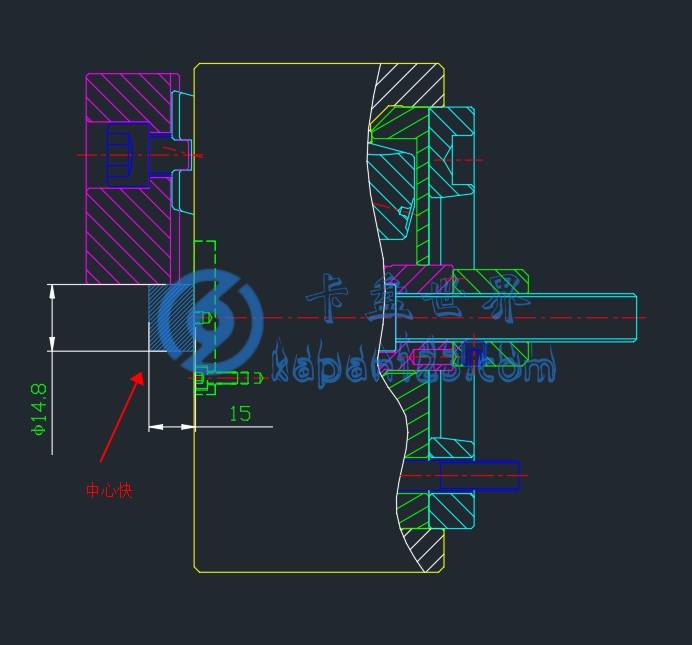

5.精車一個圓棒給我們計算這個值，圓棒半徑12.4高15。（如圖所示）

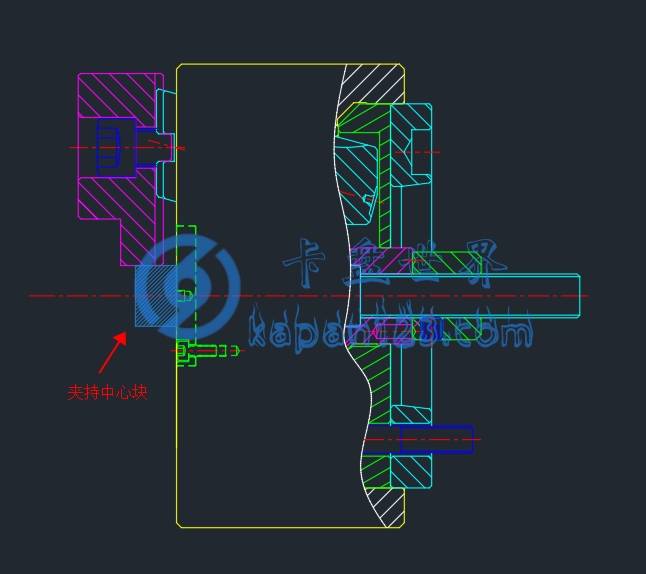

6.將軟爪精車至工件尺寸，深度視工件高度而定，公差為H7，粗糙度在1.2以下。（如圖所示）

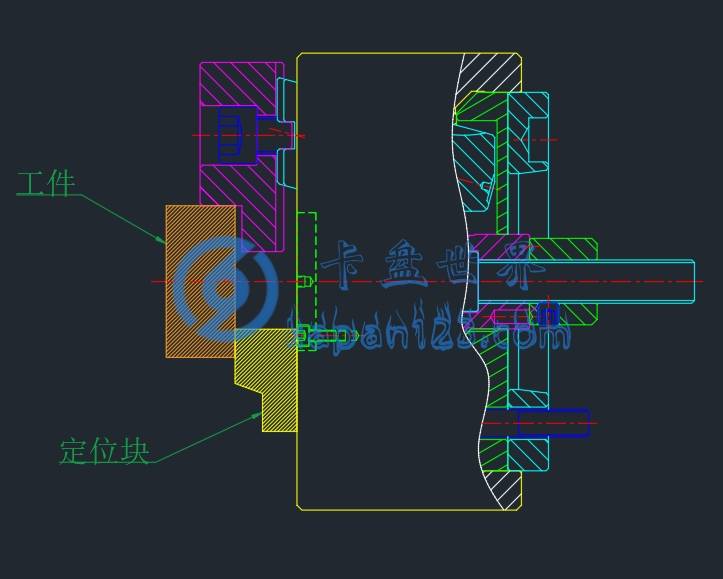

7.取消圓棒夾緊（中心塊）后，鎖定工件和定位塊。（如圖所示）

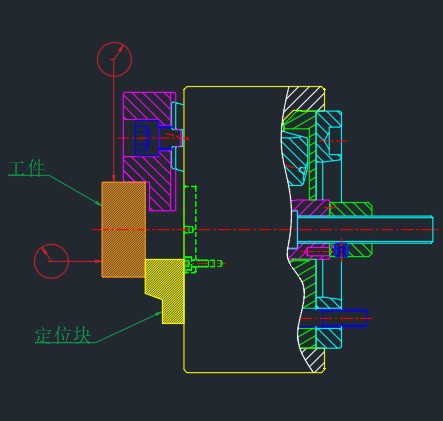

8.重復夾緊工件數次，測量工件的外徑和平面撓度是否合適。

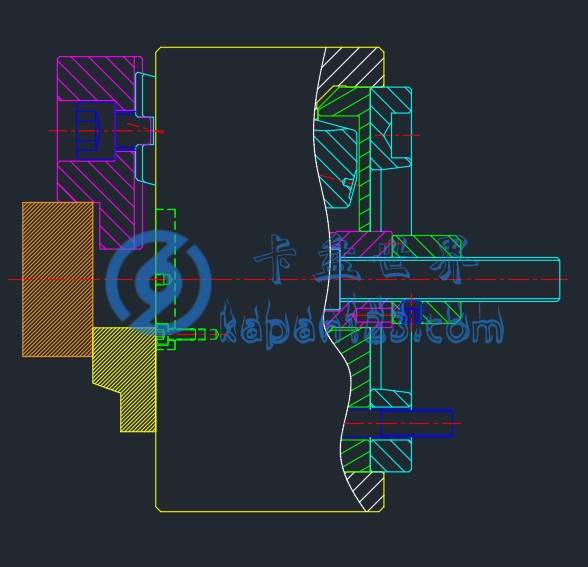

9.最終夾持示意圖如下：
