千島氣動卡盤TK系列如何安裝？也許你可能不太了解，不過沒關系，六欣機械小編在這里為大家詳細的解答一下，順便給大家科普一下千島氣動卡盤TK安裝的注意事項，接下來跟著小編一起來看看吧。

千島氣動卡盤TK安裝方法如下：

1、先將TK連接板安裝到主軸上，將直口跳動和端面跳動校正安裝在0.003mm以內；

2、將ADP連接板安裝到TK連接板上，校正安裝直口跳動和端面跳動0.003mm以內；

3、將TK卡盤安裝到ADP連接板上，修正卡盤外徑跳動0.003mm以內；

4、將TB連接板安裝到主軸末端，然后安裝TB調節環，然后安裝TB轉子。

5、修正TB調整環，使軸圈跳動在0.005mm以內。

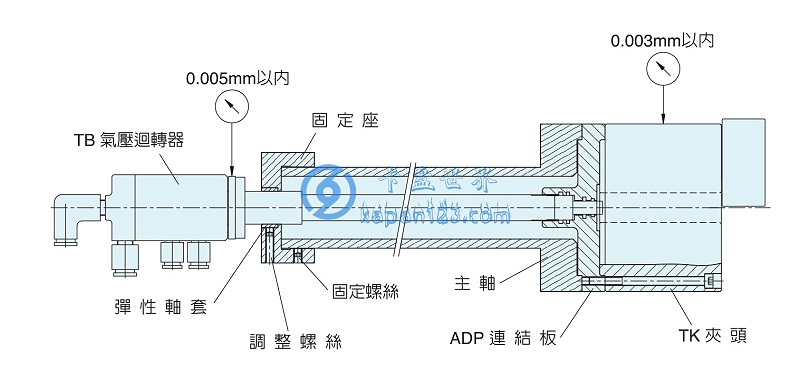

6、安裝完成，示意圖如下。
