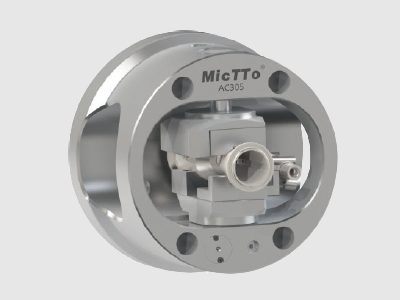

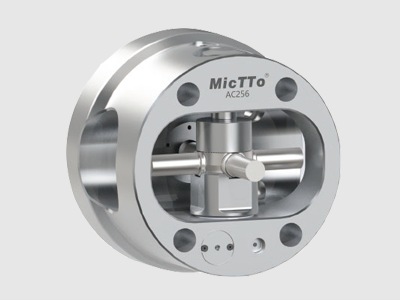

標準分度卡盤AC系列

標準分度卡盤AC系列

標準分度卡盤AC系列

標準分度卡盤AC系列

標準分度卡盤AC系列是一種特殊的車床夾具，在車床上實現類似于加工中心第四軸的功能。分度卡盤除了常規的夾持功能外，可沿和車床主軸垂直的旋轉軸實現角度分度，標準系列卡盤可實現8X45度和6X60度的角度分度。

產品優勢：

1、同一本體一次裝夾實現8x45°或6x60°多個面加工。

2、角度分度精度小于3’，重復定位小于0.02mm。

3、插拔式夾具固定方案，1分鐘內實現夾具更換。

服務熱線： 400-688-0096
產品參數/ Product parameters
  • 外形尺寸表
  • 技術規格表
  • 產品加工表
AC分度卡盤外形尺寸表（單位：mm）
型號/尺寸 A B C D E F G J K M N P
AC-168A/C 168 142 140 M10 3.5 104.8 68 35 70 38.5 37.5 190
AC-203A/C 203 158 140 M10 5 104.8 82 36 82 48.3 43.5 216
AC-225A/C 225 170 170 M12 5 133.4 95 37 95 59.3 54.5 240
AC-256A/C 256 187 220 M16 5 171.4 105 42 105 61.5 60 276
AC-305A/C 305 212 220 M16 5 171.4 130 45 130 86 84.5 330
AC-360A/C 360 261 220 M20 6 171.4 158 58 158 89 83 380
AC-400A/C 400 278 300 M20 8 235 175 58 175 107 103 416
AC分度卡盤技術規格
型號/尺寸 最大加工件尺寸
( mm ) 		夾緊力
( kgf ) 		夾持行程
( mm ) 		最高轉速
( r.p.m ) 		主軸鼻頭
( No ) 		主軸通孔
( mm ) 		凈重
( kg )
AC-168A/C 136 10563 9 3500 A2-5 45 15
AC-203A/C 164 11304 15.2 3000 A2-5 45 24
AC-225A/C 190 11304 15.2 2800 A2-6 45 30
AC-256A/C 210 14520 19.1 2500 A2-8 45 42
AC-305A/C 260 14520 19.1 2200 A2-8 45 61
AC-360A/C 316 31400 30 2000 A2-11 45 104.5
AC-400A/C 350 31400 30 1800 A2-11 45 120
AC系列標準分度卡盤
型號/尺寸 最大加工件尺寸( mm )
D/mm L/mm Q/mm
AC-168 40 160 136
AC-203 45 140 150
AC-225 70 170 180
AC-256 80 190 200
AC-305 105 240 250
AC-350 115 260 290
AC-400 150 300 330
AC-460 170 360 390
產品特點/ Product characteristics
  • 多面加工

    多面加工

    一次夾持就可以進行多位面加工

  • 自動移換

    自動移換

    機械主軸在回轉中也可以自動移換角度

  • 安全保障

    安全保障

    內裝止回閥，在發生停電等緊急情況時也可以確保安全性

  • 高分精密

    高分精密

    可以分割成4*90°，8*45°，獲得高分割精密度

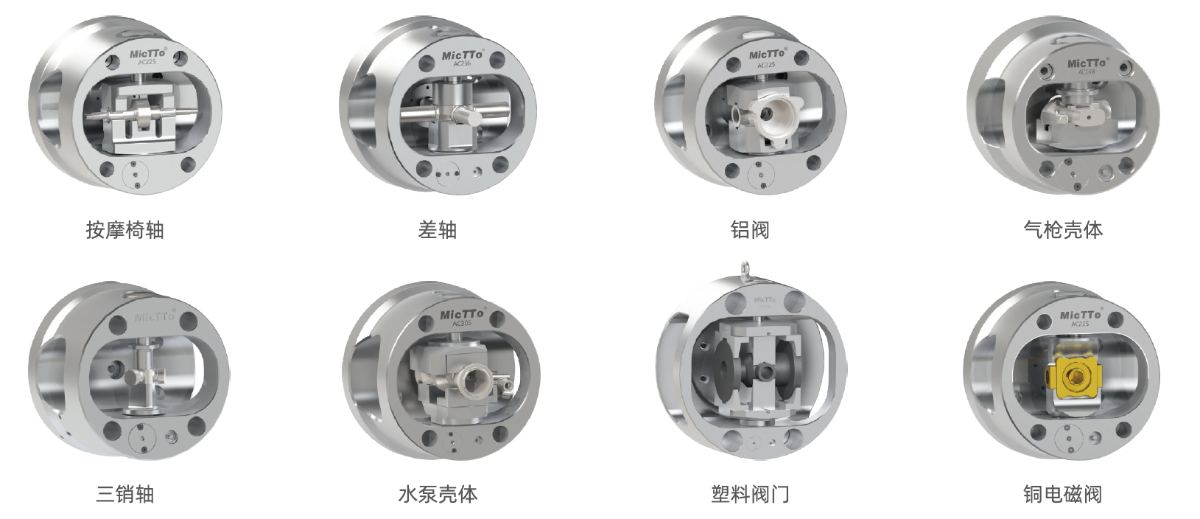

案列展示/ Case Show

分度卡盤AC系列案例展示

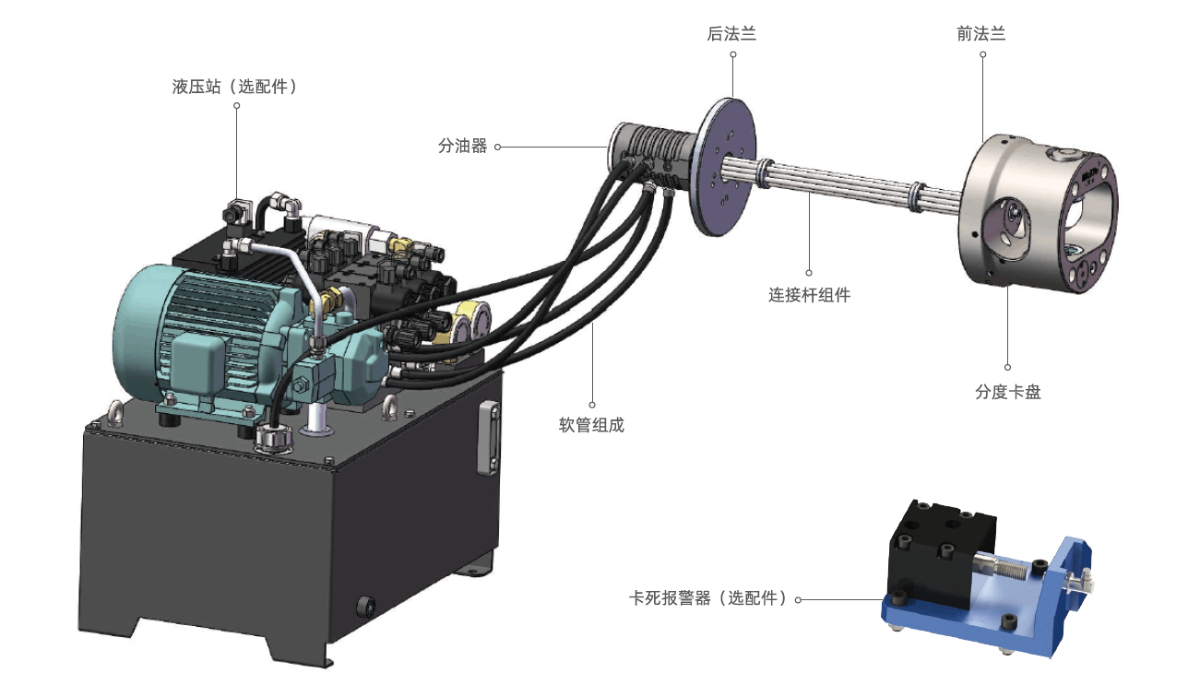

液壓系統組成/ Hydraulic System

分度卡盤組成（液壓系統）

視頻展示/ Video Show

分度卡盤安裝視頻
